钽电解电容器应用指南

2015-08-21

钽电解电容器应用指南

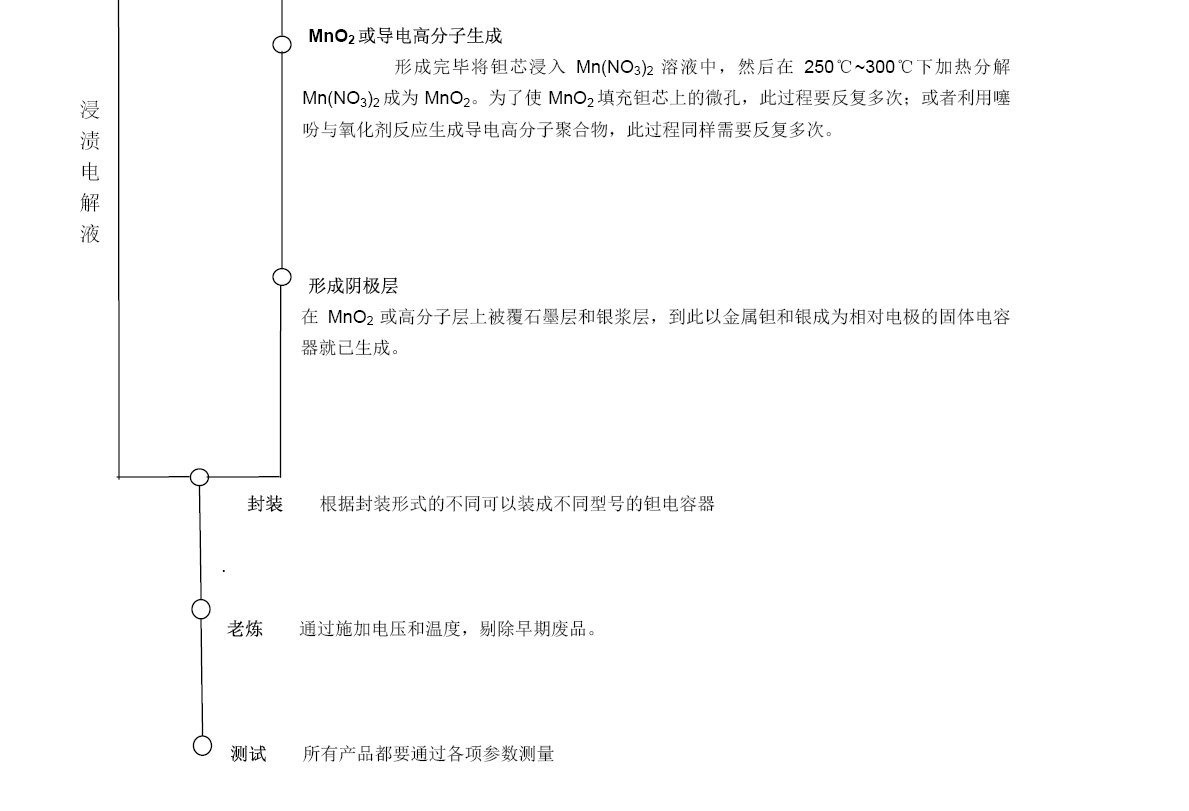

1. 制造工艺简概

2. 基本说明


2.1 电容量以标称电容量CR表示,单位μF,为避免电源频率的影响,使用100Hz120Hz并采用等效串联电路测量,标准测量电压为U_=2.2 VU_=1.0 V(有效值)或更低,测量温度为25,允许1535范围内变动。

2.2 电容量允许偏差

表示与标称电量值的允许差异。

用符号表示为:J=±5%, K=±10%, M=±20%, Q=-10%+30%

2.3 损耗角正切值tgδ

由于电容器的结构存在电阻,在串联等效电路是可以用电容器对频率的响应XC=1/2πfc和等效串联电阻ESR来表示损耗,即tgδ=ESR/Xc。损耗正切值是在0.5 VAC 120Hz下测试。

2.4 额定电压

表示为可连续施加在电容器上的最大DC电压。用VRUR表示,单位:伏(V.

2.5 漏电流

漏电测量须连接1KΩ电阻,对产品施加额定电压5分钟后读书,合格产品的漏电流应小于产品详细规范规定值。

2.6 等效串联电路(ESR

串联等效电阻是电容器在串联等效回路中所测得电阻,测量频率为100kHz

2.7 使用温度范围

使用温度范围为-55125,额定电压下最高使用温度为+85;大于85时需降额使用,降额幅度在各型号说明书另有规定。类别电压约为额定电压的0.65倍。

3. 使用说明

3.1 使用电压

电容器的故障受使用电压和额定电压的比率影响很大。设计实际电路时,请考虑到所有要求的可靠性,适当降低使用电压。

使用低阻抗电路时(尤其开关电源中的滤波电容器),请将使用电压设定在额定电压的1/3以下。使用其它电路时,请将使用电压设立在额定电压的2/3以下。

在低阻抗电路中电容器并联使用时,将增加直流浪涌电流失效的危险,同事请注意并联电容器中储存的电荷通过其它电容器放电。

钽电容器在电路中,应控制瞬间大电流对电容器的冲击。请将3Ω/V以上的保护电阻器串联在电容器上,以限制电流在300mA以下。无法插入保护电阻时,请使用1/3额定电压以下作为工作电压。

3.2 反向电压

固体电解质极性钽电容器,一般不允许加反向电压。若在不得已的情况下,允许在25℃以下添加小于10% UR1 V的电压。

如果需要电容器长期在有反向电压的电路中工作时,优先考虑双极性钽电容器。

诸如CA30CA35银外壳非固体电解质钽电容器不能承受任何反向电压。在测量、使用过程中,如不慎对非固体钽电容器施加了反向电压,则该电容器应报废处理,即使其各项电参数仍然合格。

CAK38CAK39HCAK38型全钽电容器能承受3V反向电压。

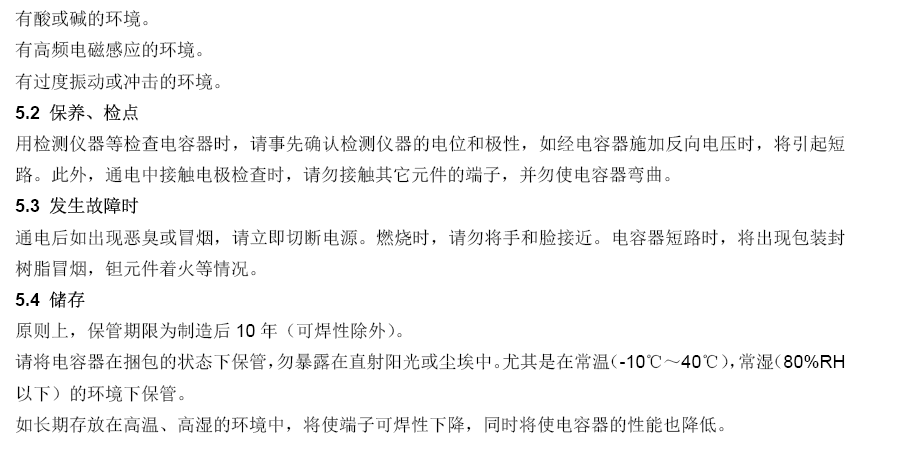

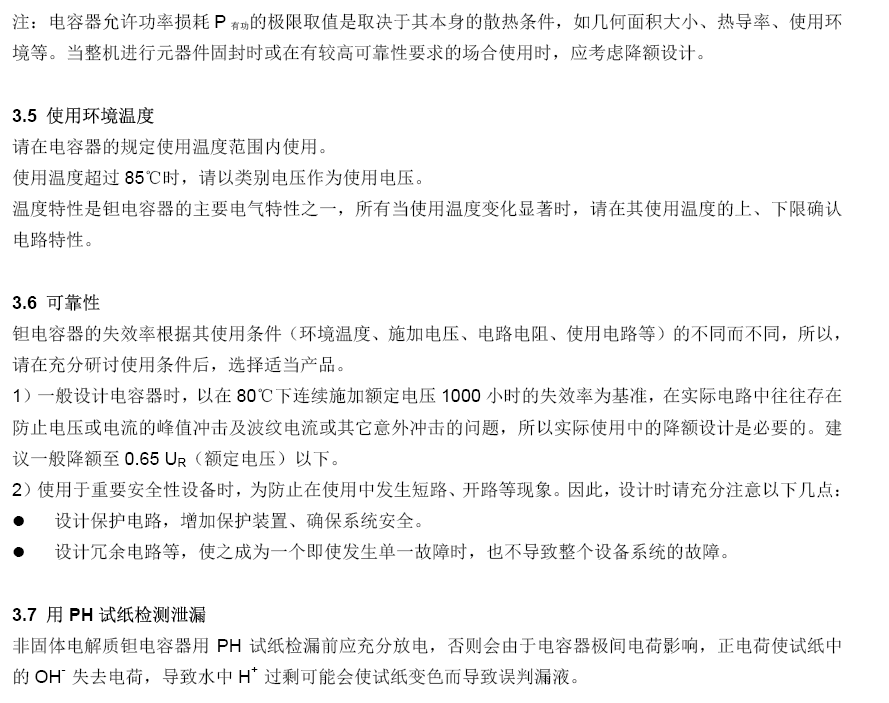

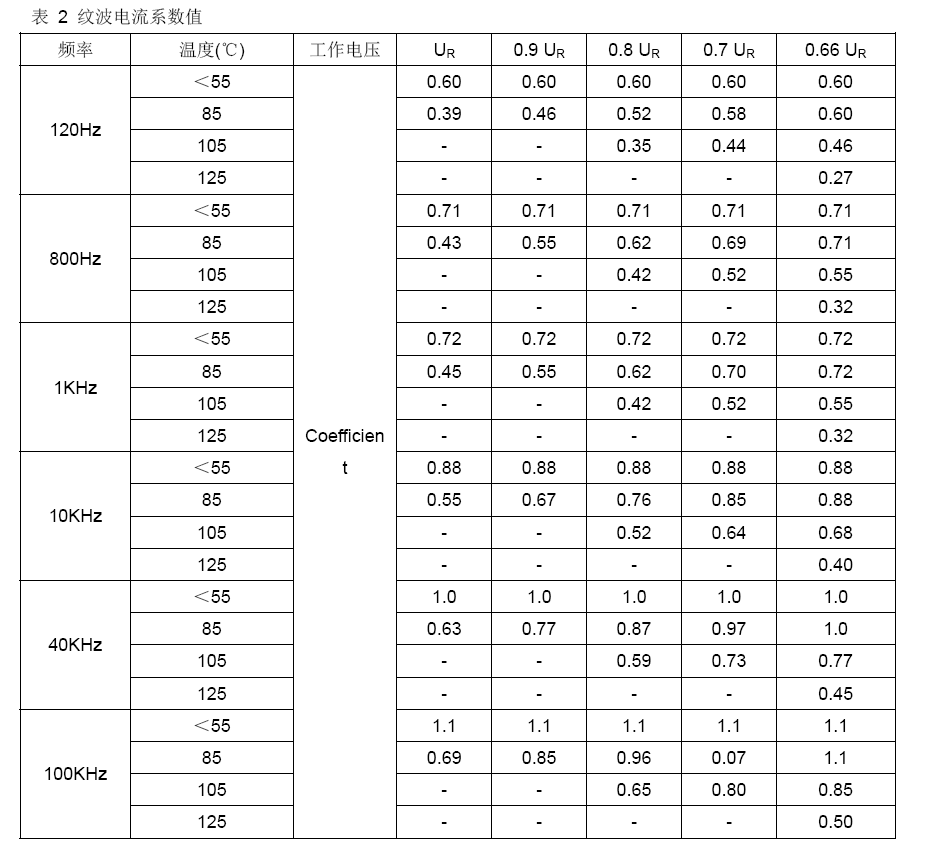

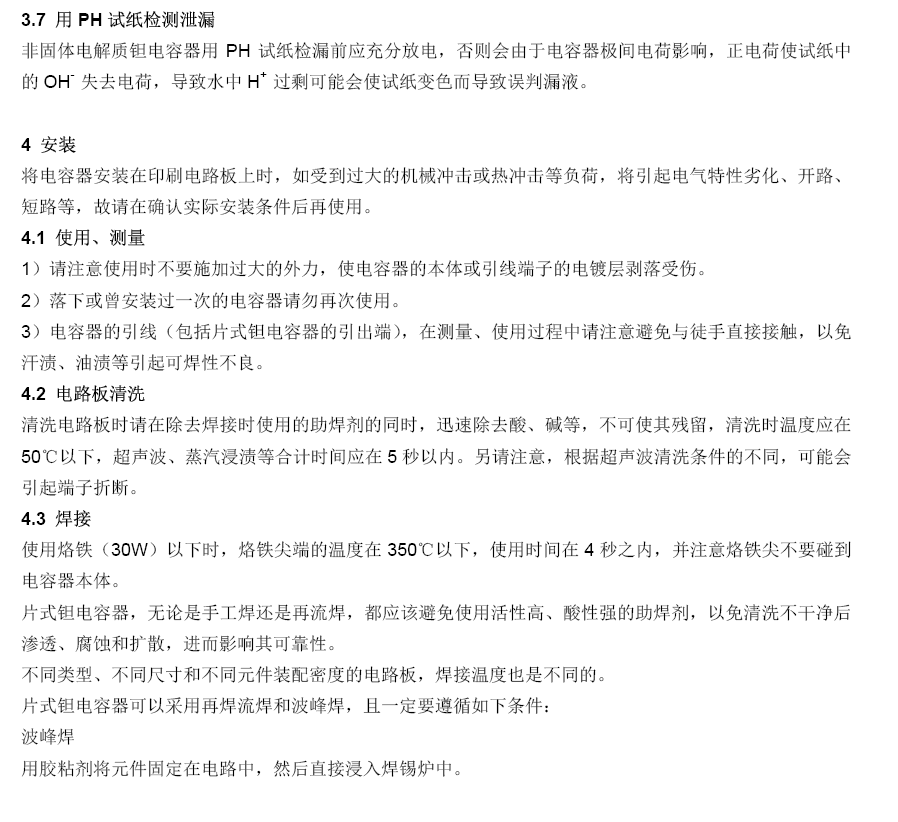

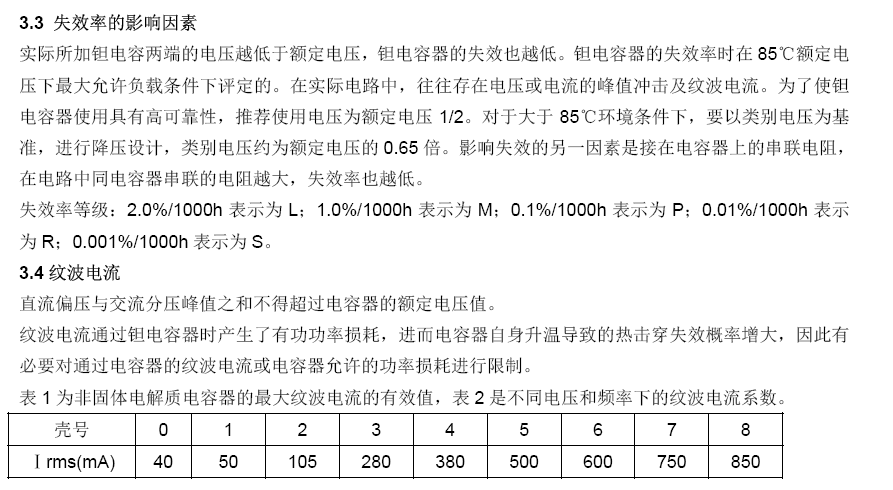

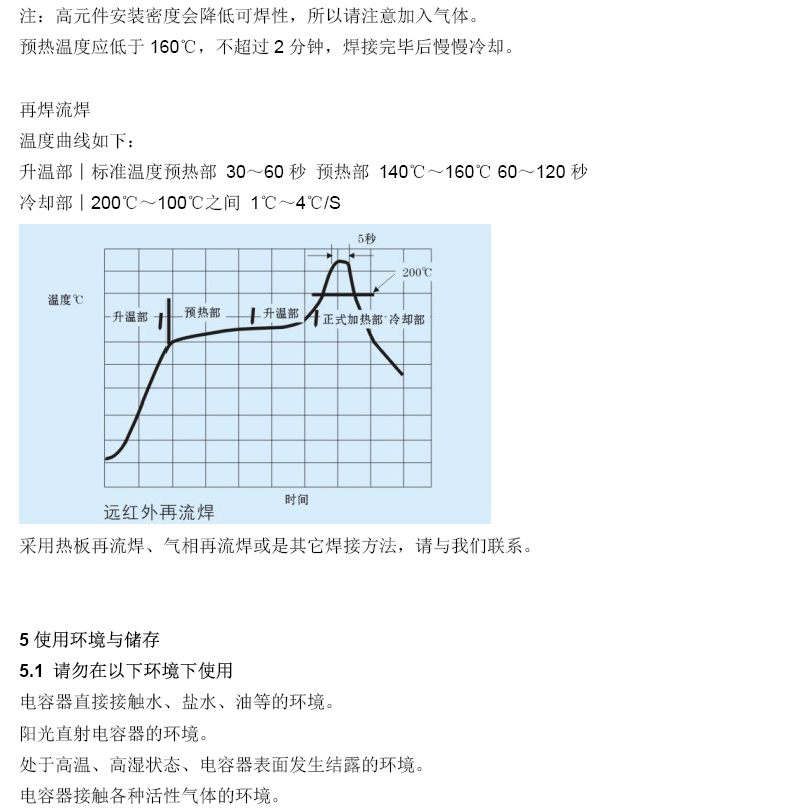

禁止使用三用表电阻挡对有钽电容器进行部分极性的测试。
