超级电容器使用注意事项

2018-07-03

超级电容器使用注意事项

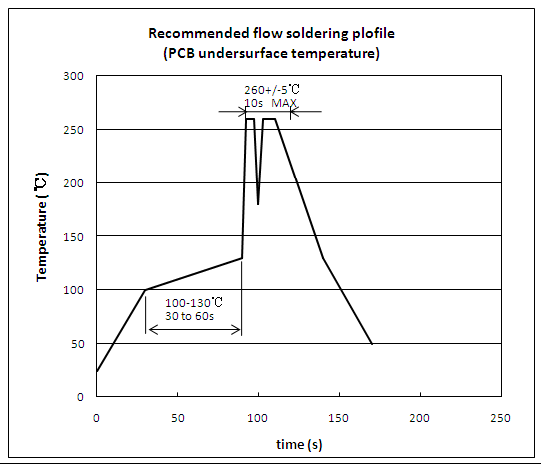

一、建议产品的焊接条件为流动焊接,如下图:

焊接建议














焊接时需注意:

1、 不要将电容器浸入到焊料中

2、 不要用烙铁接触终端以外的其他部分

3、 如果电容器与印制电路板直接接触或者是通过金属导体间接接触,可能会引起产品的破裂

4、 如果想要扩展适用范围,事先了解焊接的特性,避免由于电容器与印制电路板的错误焊接而引起电流异常的现象

5、超级电容器用于双面电路板上时,要注意连接处不可经过电容器可触及的地方,否则会导致产品短路过压及电容器损坏。安装过程及安装后,不可强行扭动或倾斜电容器,不得用力拉拽引线,应先断针及折弯后焊接。在焊接过程中要避免使电容器过热(1.6mm的印刷线路板,焊接时应为260℃,时间不超过5s),焊接后,线路板和电容器要清洗于净。

6、 请多参照产品规格书的其他说明


二、 超级电容器极性问题

与普通电解电容器或电池不同的是,由于超级电容器正负极采用的是同种材质,从理论上讲是不存在极性的;而超级电容器所标识的极性是生产商在生产工艺过程制定的,当电容使用中不小心短期反向使用,不会造成电容器实质性破坏,调整为正向可保证使用,但不可长期反向使用,会造成电容寿命特性迅速衰减。


三、关于超级电容器充电问题

超级电容器充电需要采用不超过额定电压的直流电压,可采用限流、恒流、恒功率、恒电压等多种充电方式;超级电容器充电时可能会拉低充电电源电压,直到电容器充满维持电压平衡。


四、超级电容器的内阻及容量问题

在充放电过程中,超级电容器的内阻引起的IR降,会损失电容器的充放电效率,故电容器内阻大小在一定程度上决定了电容器品质的优劣,而由于超级电容器的内阻要大于普通电容器,在交流电路或高频率充放电过程中,电容会发热,造成寿命迅速衰减,这也是超级电容一般只用于直流电路的原因。

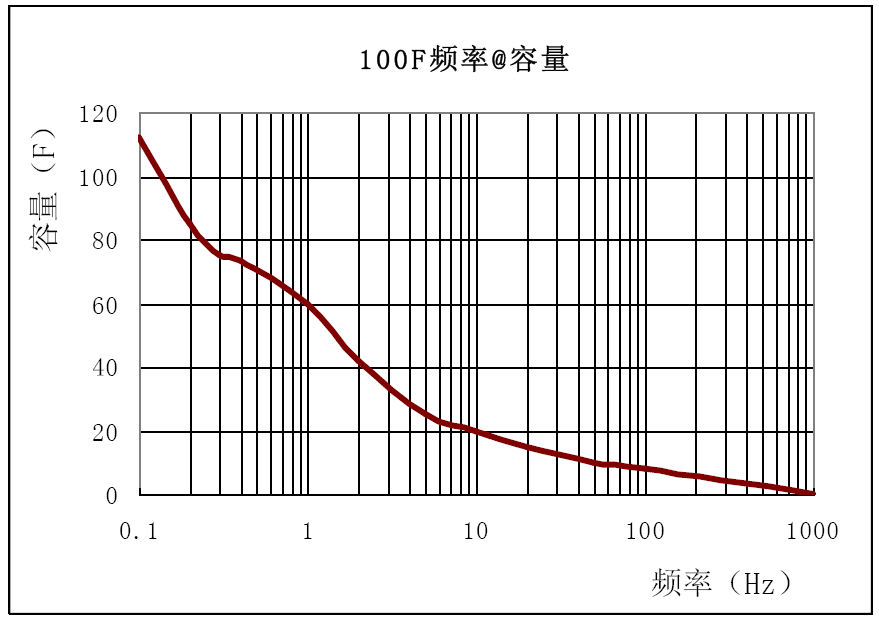

与普通电容器相比,超级电容器具有较大的时间常数τ,所以充放电时间均较长,也正因为如此,不适合连续的大电流频繁工作,会引起发热性能迅速衰减。超级电容器的频率特性表现为高频率下,碳电极微孔中的正负离子响应时间较长,故表现的容量很小。不可采用普通测量电容器设备交流测量容量,而是要采用基于电池测量mAh方法进行测试。


五、 运输及储存

产品运输过程应防止产品受潮,储存温度应为-30℃~50℃、相对湿度小于60%,最大湿度不可超过85%,否则会导致电容受潮性能劣化或生锈。


六、超级电容器短路判断

短路电容应不能进行充放电,在电容正负极间施加直流电压,电容电压不升高,可判定短路,用万用表判定时,新电容在

为充电时,以欧姆档测量(短路挡)指示为短路状态,是正常现象,不能确定电容即为短路,应观察阻值是否增加,如增加即为非短路。


七、串联及并联使用问题

相同超级电容器串联使用时,总电压=串联个数×单体耐压;总容量=单体容量÷串联个数;总能量=串联个数×单体容量,总内阻=串联个数×单体内阻。

三个及以上串联存在单体间的电压均衡问题,需要考虑采用均衡电路,用于保证长期使用过程中电容不能过电压使用,从而引起电容器寿命衰减及损坏。不同规格超级电容器不可进行串联使用。

超级电容器进行并联使用时,可以不同容值的并联,采用相同电压充电,但要注意各个电容之间的电流平衡问题以及相互隔离,避免由于放电后电势差产生的相互反向充电。


八、其它使用上的问题,请向生产厂家咨询或参照GTCAP超级电容器使用说明的相关技术资料执行。
